Qu'est-ce que les roulements UCP

Il est composé d'un roulement à billes sphérique extérieur et d'un siège de roulement en fonte (ou en tôle d'acier emboutie). Son anneau intérieur est plus large que l'anneau extérieur. La bague extérieure adopte une conception sphérique tronquée, qui peut coopérer avec la surface sphérique concave du siège de roulement pour obtenir un auto-alignement automatique et est fixée à l'arbre par une vis supérieure, un manchon excentrique ou un manchon de serrage. Le roulement a une structure compacte et une étanchéité parfaite, et convient au transport de machines et autres équipements dans les domaines de l'exploitation minière, de la métallurgie, de l'agriculture, etc.

Structure et composition

Il se compose d'un roulement à rotule sur billes extérieur avec des joints des deux côtés et d'un siège de roulement. Sa structure interne est similaire à celle d'un roulement à billes à gorge profonde, mais la bague intérieure est plus large que la bague extérieure et la surface extérieure de la bague extérieure est une forme sphérique tronquée, qui forme une fonction d'auto-alignement - avec la surface sphérique concave du siège du roulement.

Domaines d'application

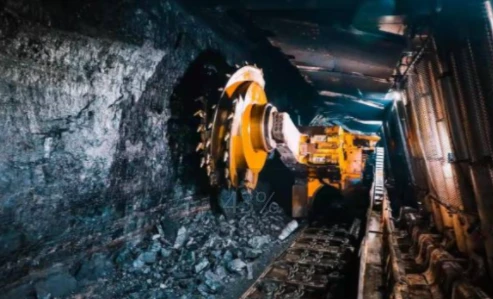

Applications dans le secteur minier

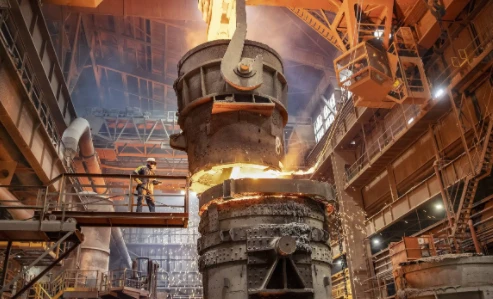

Application en métallurgie

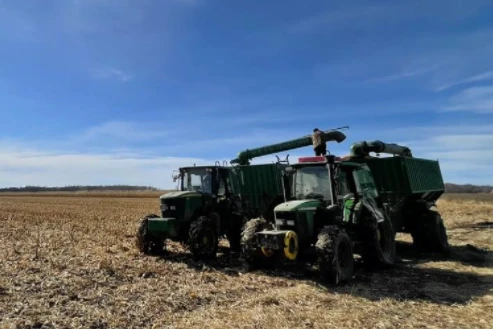

Applications agricoles

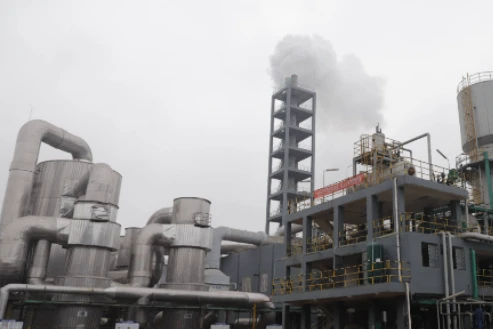

Application dans l'industrie chimique

Application dans l'impression et la teinture textile

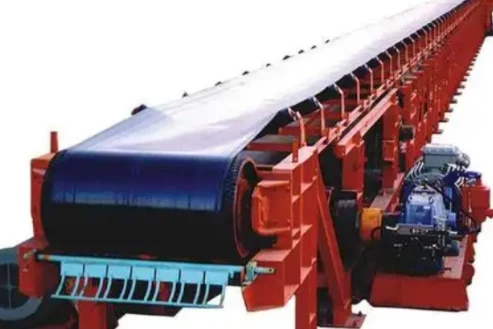

Applications dansMachines de transmission

dimension du roulement uCP

productcate-136-90 productcate-152-101 productcate-222-106 productcate-79-111

UCP2

Numéro d'unité	Diamètre de l'arbre d		Dimensions(mm)												Boulon utilisé		Numéro de roulement.	Numéro de logement	Logement Poids (kg)
	(dans)	(mm)	h	a	e	b	S2	S1	g	w	t	Z	Bi	n	(mm)	(dans)
UCP201-8	1/2		30.2	127	95	38	19	13	14	62	2	31	31	12.7	M10	3/8	UC201-8	P203	0.33
UCP202-9	9/16																UC202-9
UCP202-10	5/8																UC202-10
UCP203-11	11/16																UC203-11
UCP201		12															UC20l
UCP202		15															UC202
UCP203		17															UC203
UCP204-12	3/4		33.3	127	95	38	19	13	14	65	2	51	31	12.7	M10	3/8	UC204-12	P204	0.46
UCP204		20															UC204
UCP205-13	13/16		36.5	140	105	38	19	13	15	71	2	57	34.1	14.3	M10	3/8	UC205-13	P205	0.6
UCP205-14	7/8																UC205-14
UCP205-15	15/1 6																UC205-15
UCP205-1 6	1																UC205-16
UCP205		25															UC203
UCP206-17	1-1/16		42.9	165	121	48	21	17	17	83	2	62	38.1	15.9	ML4	1/2	UC206-17	P206	0.97
UCP206-18	1-1/8																UC206-18
UCP206-19	1-3/16																UC206-19
UCP206-20	1-1/4																UC206-20
UCP206		30															UC206
UCP207-20	1-1/4		47.6	167	127	48	21	17	18	93	3	72	42.9	17.5	M14	1/2	UC207-20	P207	1
UCP207-21	1-5/16																UC207-21
UCP207-22	1-3/8																UC207-22
UCP207-23	1-7/16																UC207-23
UCP207		35															UC207
UCP208-24	1-1/2		49.2	184	137	54	21	17	18	98	3	82	49.2	19	M14	1/2	UC208-24	P208	1.3
UCP208-25	1-9/16																UC208-25
UCP208		40															UC208
UCP209-26	1-5/8		54	190	146	54	21	17	20	106	3	82	49.2	19	M14	1/2	UC209-26	P209	1.4
UCP209-27	1-11/16																UC209-27
UCP209-28	1-3/4																UC209-28
UCP209		45															UC209
UCP210-29	1-13/16		57.2	206	159	60	25	20	21	114	3	87	51.6	19	Ml6	5/8	UC2l0-29	P2l0	1.83
UCP210-30	1-7/8																UC2l0-30
UCP210-31	1-15/16																UC2l0-31
UCP210-32	2																UC210-32
UCP210		50															UC210
UCP211-32	2		63.5	219	171	60	25	20	23	126	4	92	55.6	22.2	M 16	5/8	UC211-32	P211	2.4
UCP211-33	2-1/16																UC211-33
UCP211-34	2-1/8																UC211-34
UCP211 -35	2-3/16																UC211-35
UCP211		55															CU2 11
UCP212-36	2-1/4		69.8	241	184	70	25	20	25	138	4	I02	65.1	25.4	M16	5/8	CU21 2-36	P212	2.8
UCP212-37	2-5/16																UC212-37
UCP212-38	2-3/8																UC212-38
UCP212-39	2-7/16																UC2 l2-39
UCP212		60															CU2 12
UCP213-40	2-1/2		76.2	265	203	70	29	25	27	151	4	107	65. 1	25.4	M20	3/4	UC213-40	P213	3.5
UCP213-41	2-9/16																UC213-41
UCP213		65															UC213
UCP214-42	2-5/8		79.4	266	210	72	31	25	27	157			74.6	30.2	M20	3/4	UC214-42	P214	4.45
UCP214-43	2-11/16																UC2l4-43
UCP214-44	2-3/4																UC214-44
UCP214		70															UC214
UCP213-45	2-13/16		82.6	275	217	74	31	25	28	163			77.8	33.3	M?0	3/4	UC215-45	P213	4.9
UCP215-46	2-7/8																UC215-46
UCP215-47	2-15/16																UC215-47
UCP215-48	3																UC215-48
UCP215		75															UC215
UCP216-50	3-1/8		88.9	292	232	78	31	25	30	175			82.6	33.3	M20	3/4	UC216-50	P2l6	5.8
UCP216		80															UC216
UCP217-52	3-1/4		95.2	310	247	83	31	25	32	187			85.7	34. I	Ivt20	3/4	UC217-12	P217	6.9
UCP217		85															UC217
UCP218-56	3-1/2		101.6	327	262	88	33	27	33	200			96	39.7	M22	7/8	UC218-56	P218	8. 1
UCP218		90															UC218

UCP3

Numéro d'unité	Diamètre de l'arbre d		Dimensions(mm)										Boulon utilisé		Palier Non.	Logement Non.	Poids du boîtier (kg)

	(dans)	(mm)	h	a	e	b	s2	s1	g	w	Bi	n	(mm)	(dans)
UCP305-14	7/8		45	175	132	45	20	17	15	85	38	15	M14	1/2	UC305-14	P305	0.9
UCP305-15	15/16														UC305-15
UCP305-16	1														UC303-16
UCP305		25													UC305
UCP306-18	1-1/8		50	180	140	50	20	17	18	95	43	17	M14	1/2	UC306-18	P306	1.1
UCP306-19	1-3/16														UC306-19
UCP306		30													UC306
UCP307-20	1-1/4		56	210	160	56	25	17	20	106	48	19	M14	1/2	UC307-20	P307	1.95
UCP307-21	1-5/16														UC307-11
UCP307-22	1-3/8														UC307-12
UCP307-23	1-7/16														UC307-23
UCP307		35													UC307
UCP308-24	1-1/2		60	220	170	60	27	17	22	116	52	19	M14	1/2	UC308-14	P308	2.2
UCP308-25	1-9/16														UC308-23
UCP308		40													UC308
UCP309-26	1-5/8		67	245	190	67	30	20	24	129	57	22	M16	5/8	UC309-16	P309	3.3
UCP309-27	1-11/16														UC309-27
UCP309-28	1-3/4														UC309-28
UCP309		45													UC309
UCP310-30	1-7/8		75	275	212	75	35	20	27	143	61	22	M16	5/8	UC310-30	P310	4.8
UCP310-31	1-15/16														UC310-31
UCP310		S0													UC310
UCP311-32	2		80	310	236	80	38	20	30	154	66	25	M16	5/8	UC311-32	P311	5.3
UCP311-34	2-1/8														UC311-34
UCP311-35	2-3/16														UC311-33
UCP311		55													UC31I
UCP312-36	2-1/4		85	330	2f0	83	38	25	32	165	71	26	M20	3/4	UC312-36	P3l2	6.3
UCP312-38	2-3/8														UC312-38
UCP312-39	2-7/16														UC312-39
UCP312		60													UC312
UCP313-40	2-1/2		90	340	260	90	38	25	33	176	75	30	M20	3/4	UC313-40	P3l 3	8
UCP313		65													UC313
UCP314-44	2-3/4		95	360	280	90	40	27	35	187	78	33	M22	7/8	UC314-44	P314	8.3
UCP314		70													UC314
UCP315-48	3		100	380	290	100	40	27	35	198	82	32	M22	7/8	IC315-48	P315	9.5
UCP3I5		75													UC315
UCP316-50	3-1/8		106	400	300	110	40	27	40	210	86	34	M22	7/8	CU316-50	P316	12.5
UCP316		80													UC315
UCP317-52	3-1/4		112	420	320	110	45	33	40	220	96	40	M27	1	UC317-52	P317	14.5
UCP317		85													UC317
UCP318-56	3-1/2		118	430	330	110	45	33	45	235	96	40	M27	1	UC318-56	P318	20.4
UCP318		90													UC318
UCP319-60	3-3/4		125	470	360	120	50	36	45	250	103	41	M30	1-1/8	UC319-60	P319	22.3
UCP319		95													UC319
UCP320-64	4		140	490	380	120	50	36	50	275	108	42	M30	1-1/8	UC320-64	P320	25
UCP320		100													UC320
UCP321		105	140	490	380	120	50	3ó	50	280	UI	44	M30	1-1/6	UC320	P32l	24
UCP322		110	130	520	400	140	55	40	55	300	117	4ó	M33	1-1/1	UC322	P322	27.5
UCP324		120	160	570	450	140	55	40	63	320	126	51	M33	1-1/4	UC324	P324	32.3
UCP326		130	180	600	480	140	55	40	75	355	135	54	M33	1-1/4	UC326	P326	41
UCP328		140	200	620	500	140	55	40	75	390	145	59	M33	1-1/4	UC328	P328	50

En tant que l’un des fabricants et fournisseurs de roulements UCP les plus professionnels en Chine, nous nous distinguons par des produits de qualité et des prix bas. Soyez assuré de vendre en gros ici des roulements ucp bon marché fabriqués en Chine et d'obtenir la liste de prix de notre usine. Contactez-nous pour un service personnalisé.
